1.中控区域全图
图一
在上图一中的中我们可以看到中控显示区域、数字字母输入区域、还有一些功能键。
下面主要介绍一些功能键及其拓展功能。
2.POS功能
图一
1.在上图一的界面是启用POS功能后的显示界面,在界面的左下角我们可以通过按键选择显示屏幕上是单独显示绝对坐标或者相对坐标还是全部显示。
2.在显示屏的左下角我们可以看到的信息有:
F–进给0MM/MIN S–主轴转速0/分 加工件数等
在对应区域的右边可以看到:
HD.T 23–主轴刀号 5500NX.T–刀库备刀刀号(通过这两个刀号对照编程程序单,可以更好把握程序运行状态)。
3.绝对坐标:
每一次程序开始前我们需要根据编程给的程序对需要加工的工件进行分中处理,分中的数值通过PROG功能输入到电脑的寄存器中,程序运行时直接从电脑中调用,也就是该数值是全程参与程序运行的。绝对坐标上所显示的数值就是以我们分中所得的零位为起点进行的计算。
4.相对坐标:
机台启动后,我们可以将机台上任意一点设置为相对坐标的原点,相对坐标的数值不参与程序计算,而相对坐标上的数值都是通过我们所设置的零点进行计算的,当我们重新设置原点,计算的数值也会跟着改变。
5.机械坐标:
每一台机器出厂前厂家设置的机械原点。
6.剩余移动量:
该数值显示的该 段 程序结束前机台剩余的移动量,我们每一个EOB(;)表示一段程序。在我们操机下刀的时候通过观察剩余移动量及绝对坐标的数值,两者相对应观察能更好更安全地下刀。
7.相对坐标设置原点操作:
图二
如上图二所示,在输入框中输入X0,在下方的选择选择栏中选择预置就可以单独的将X轴置零;也可以选择起源功能弹出如下图三所示界面
图三
在起源功能下我们可以直接选择执行,这样就可以将x轴单独置零,也可以选择所有轴同时将XYZ三轴置零。如图四所示界面为XYZ三轴置零后相对坐标的显示数值。
图四
8.加工件数预置:
在我们加工批量产品时有时候需要记住加工产品的数量,这时我们可以通过图四中的加工计数预置功能,启用该功能后按执行确认就可以将显示区域中的加工件数置零。
3.PROG功能
图一
上图一中所显示的为PROG功能启用后的界面,该功能我们可以设定程序,查阅程序等。
1.程序存储位置的设置:
在图一的功能栏中选择目录按键后选择操作后会弹出如下图二的功能栏,选择设备选择按键
后会弹出图三的功能栏
图二
图三
该菜单中为设备的存储方式选择:
CNCMEN:系统内部存储,对应的选择模式时记忆模式,直接从操作电脑内部调取程序。
CF(SD卡):外部SD卡存储,对应的选择模式是连线模式。
我们目前使用的是SD卡,所以选择CF按键点执行即可。其他模式因为没有用到就不敢介绍了。
2.主程序设定:
图四
在图一功能栏选择目录按键,在弹出的图四显示界面中可以看到我们存储在SD卡中的程序,根据我们的需要,移动光标选择我们需要的程序后选择DNC设定(主程序),选择执行后程序设定成功。
3.程序检查
在程序启动运行过程中选择图一的程序检查功能可以实时查阅程序运行到哪一段。
当我们中断程序或者需要跳过前面的程序时可以在程序开启前在该功能下,输入到我们需要运行的N序号前,按顺序号选择进行跳转程序,因编程软件编程师傅习惯不一样N序号需要具体情况具体分析。
4.OFS/SET键
在图一中是启用OFS/SET功能键后的显示界面
图一
1.工件坐标系:
该功能键下主要是绝对值坐标原点的输入界面即分中值的输入
EXT:该坐标为机械原点坐标,该坐标下的Z值设置为-10是我对刀刀棒的数值,属于个人习惯,该值需根据实际情况进行设置。
G54/G55/G56:正常我们默认将分中数值输入到G54坐标中,实际情况需根据编程所编的程序进行操作,当我们需要一次加工多组工件时,可以分别将各组的分中数据输入到G54、G55中。
2.刀偏:
图二
当我们要讲对刀数值输入到电脑寄存器中时启用刀偏功能,在该功能还能进行刀具补偿的输入。

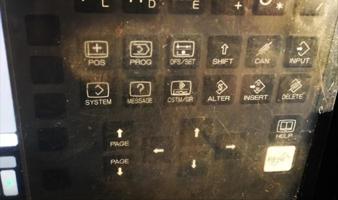

4.其他功能键:
图一
SHIFT键:
上档键,如果需要使用字母或者数字键下的第二功能时,按下SHIFT+该字母键/数字键即可。
CAN键:
单字删除键,在手动输入出现错误时,可以单字节地进行删除内容。
INPUT键:
输入键,不管是我们手编的程序还是要进行数据的输入,都是通过该键将数据输入到电脑中。
MESSACE:
信息键,通过该键可以查阅机台信息履历报警履历等。
ALTER键:
替换键,可以修改替换程序中的内容。
DELET键:
删除键,如手动输入程序错误时按该键可以将整段程序删除。
RESET键:
复位键,可以复位系统状态,复位程序使程序重头开始运行,清除机台报警等。
PAGE键:
翻页键,如我们的刀偏中刀数比较多,可以通过该键上下翻页找到我们对应的刀号。
光标键(上下左右的箭头):
如在坐标系中我们要将G54的Y坐标框移动到X坐标框,就可以通过光标键上下移动来实现。
5.手轮
图一
如图一所示,当我们启用手轮模式时,手轮指示灯亮起手轮可以动作。
1.轴的选择
通过左边的旋钮选择我们需要动作的轴,如要X轴动作就打到X位置。
2.倍率的选择
通过倍率旋钮选择移动的速度。X100表示轮子每转到一个机台移动0.1mm;X10则是移动 0.01mm也就是通常所说的一丝或者一条。
3.大旋钮
移动旋钮,通过转动该旋钮实现机台的运动。
6.结语
由于这次的内容比较虚拟,感觉有点无从下手,写得不好多多包涵。
谢谢您认真的阅读。
