1、修订管理

一个产品设计往往涉及多个设计方案与版本修订,如果在没有PDM的情况下,手动管理设计文件非常麻烦且易引起参考出错的。SolidWorks Explorer提供了很多工具用于修订管理,它相当于一个非常简易的PDM,只是没有数据库管理及检入检出功能,也不能提供谁在何时修改文件的信息。

SolidWorks Explorer只是通过文件关联相关数据关联起来,修订版本的增量必须由用户自行定义和管理。SolidWorks Explorer被当作一个文件管理工具,主要是确定捕获修订号和文件存储的方法。

文件管理策略——通常是在文件名中添加版本号,如“File_X1.sldprt”,X1即为版本号。每次将修订文件单独保存在以其版本号为名的文件夹中。

在修订之前先将要修订的文件保存一个新文件,添加指定的版本号,然后再进行修改。

下面将以一个台灯的4个设计方案来演示说明版本修订的管理。

2、修订管理实例

步骤1启动SolidWorks Explorer装配体

先在实例Reading Light文件夹中创建修订文件夹“Rev A”、“Rev B”、“Rev C”,启动SolidWorks Explorer在【文件探索器】中浏览到Reading Light文件夹,单击装配体Reading Light.SLDASM,如下图所示。

步骤2创建一个备份修订

在文件探索器中单击装配体Reading Light.SLDASM,在弹出的工具条中选择【打包】,勾选所有文件,勾选【添加后缀】,输入“_A”,保存路径单击【浏览】选择新建的“Rev A”文件夹,单击【保存】,所有文件没有修改,如下图所示。

步骤3复制文件作第一次修订

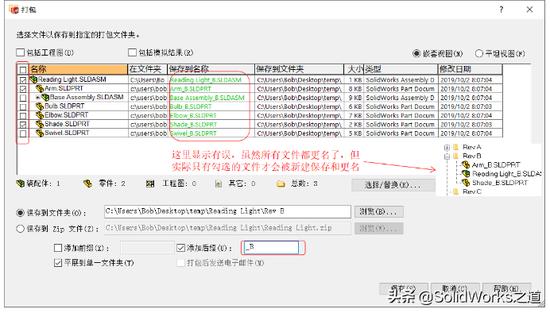

在文件探索器中单击装配体Reading Light.SLDASM,在弹出的工具条中选择【打包】,只勾选Reading Light.SLDASM、Shade.SLDPRT、Arm.SLDPRT,目录文件夹选择“Rev B”,勾选【添加后缀】,输入“_B”,单击保存,如下图所示。

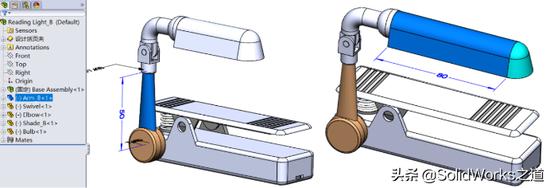

在文件探索器中浏览到Rev B文件夹,双击打开装配体Reading Light_B.SLDASM,单击【重建】,然后图形区双击Arm的臂,将长度改为50并修改其颜色,双击Shade的Boss-Extrude1更改长度 为80并修改颜色,单击【重建】,保存装配体,如下图所示。

步骤4创建下一个修订

在装配体Reading Light_B.SLDASM的基础上创建一个修订C,单击【文件】/【另存为】,在文件名中输入“Reading Light.SLDASM”以便统一添加后缀,然后选择【参考】,选择下图所示的零部件,添加后缀“_C”,目录选择“Rev C”文件夹,单击【保存所有】,并将Base、Cover、Clamp三个零件的长度整体增加50,保存所有零件,如下图所示。

步骤5打开所有修订版本

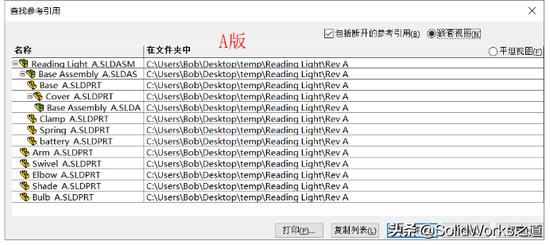

将所有的版本的Reading Light装配体打开,单击【窗口】/【纵向平铺】,查看所有版本的参考文件,如下图所示。

实例文件源:s/1fFlyac1xm6C0JtNR67mVjg
